Kalibrierung des Ergometers
|
Languages |
|---|
Die Kalibrierung des SRM - Ergometers ist zwingende Voraussetzung um exakte Leistunsgdaten zu erhalten. Daher empfehlen wir vor jeder Messung die Kalibrierung durchzuführen bzw die Einstellungen zu kontrollieren.
Ablesen Steigung und Seriennummer
Einstellungen PowerControl IV
USB / Seriell Adapter im Active Port
Setup PowerControl
Special
Nullstelllen - Kalibrierung am PowerControl
Contents
Steigung des PowerMeters
Überprüfen Sie die Steigung am PowerMeter und die eingetragene Steigung in der SRMWin - Software vor jedem Testtag. Die korrekte Einstellung ist entscheidend für die Messgenauigkeit. Die Steigung im PowerControl und in der SRMWin - Software muss mit der Steigung des PowerMeters übereinstimmen.
Die Steigung ist im PowerMeter einprogrammiert. Sie ist auf der Rückseite auf einem weißen oder schwarzen Deckel des PowerMeters aufgeklebt. Ebenfalls steht sie auf einem Aufkleber am SRM - Ergometer, auf der Rechnung und dem Lieferschein.
Falls sich der Aufkleber abgelöst hat und Sie auch sonst die Steigung nicht mehr finden, kontaktieren Sie uns unter info@srm.de oder telefonisch und wir teilen Ihnen die Steigung mit. Wir müssen dazu die Seriennummer Ihres PowerMeters wissen. Diese Seriennummer ist auf der Vorder - oder Rückseite Ihres Powermeters eingraviert.
Ablesen Steigung und Seriennummer
Ablesen Steigung an der Vorderseite
Ablesen Steigung am Lenker
Ablesen Steigung an der Kurbel

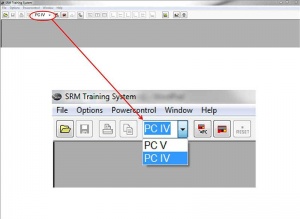

SRMWin - Software: Einstellung PC IV im Drop-down Menü
Voraussetzung für die Kommunikation des PowerControls IV (PC IV) mit der installierten SRMWin - Software ist die Einstellung von PC IV im Drop - down Menü auf der SRMWin Oberfläche.

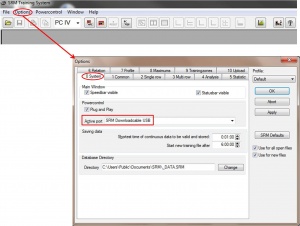

SRMWin - Software: Einstellung USB/Seriell Adapter im Active Port
Kontrollieren Sie, ob der richtige USB / Seriell Adapter korrekt installiert wurde und angezeigt wird. Die Installation und die Nutzung des mitgelieferten Adapters ist zwingend für die korrekte Datenübertragung zum angeschlossenen Computer. Wichtig ist, dass Sie den passenden Adapter für die genutzte Windows Version installieren.
Ist ein passender Adapter installiert ist dieses im Active port als "SRM Downloadcable USB" erkennbar.
- Unsere getesteten Empfehlungen:
- ATEN USB-to-Serial-(RS 232) Converter, (Model: UC-232A), (für Windows 7)
- Plugable USB to RS-232 D89 Serial Adapter (für Windows 8)
- Delock Adapter USB 1.1 > 1 x Serial (für Windows 10)

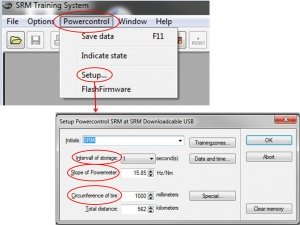

SRMWin - Software: Powercontrol Setup
Prüfen Sie das Setup des PowerControls, indem Sie in der SRMWin - Software den Punkt Powercontrol -> Setup aufrufen
- Initials
- Dort können Sie die Initialen z.B. Ihres Ergometers bestimmen und eingeben. Diese Initialen bestimmen das Verzeichnis auf der Festplatte des PC, in dem die Daten abgelegt werden (z.B. _data.srm/_USA.srm). Unter Properties können Sie die Initialen von gespeicherten SRM Dateien ändern.

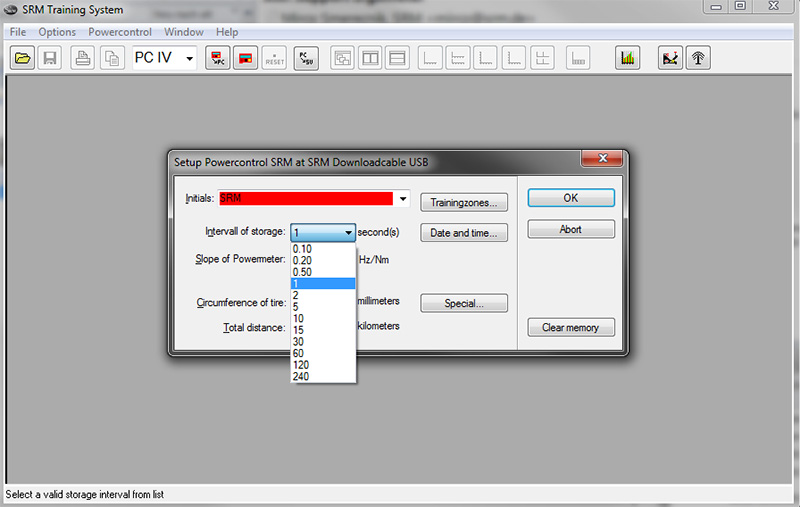

- Interval of storage
- Empfohlenes Speicherintervall von 1s im PowerControl. Dabei wird der Durchschnittswert während des eingestellten Intervalls abgespeichert.

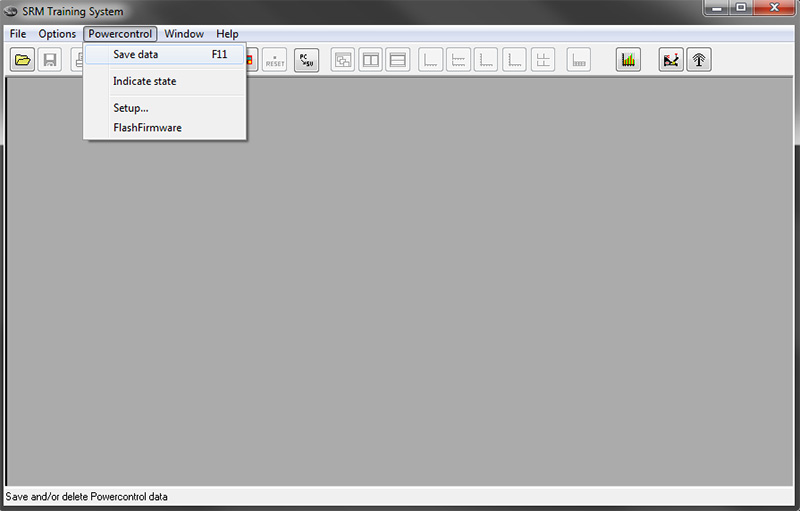

- Alternativ können die Daten im PowerControl auch in den Intervallen 0,10s, 0,20s, 0,50s, 1s, 2s, 5s, 10s, 15s, 30s, 60s, 60s, 120s, 240s abgespeichert werden (Interval of storage). Ein Auslesen und übertragen der Daten auf den angeschlossenen Computer kann dann aber nur über über die SRMWin-Software über Save Data F11 erfolgen.
- Slope of Powermeter
- Hier stellen Sie die Steigung (Slope) Ihres PowerMeters ein. In diesem Fall hat das PowerMeter eine Steigung von 14,66 Hz/Nm. Die Einstellung der richtigen Steigung des PowerMeter ist für die Messgenauigkeit entscheidend. Eine falsche Einstellung der Steigung hat eine fehlerhafte Leistungsanzeige zur Folge.
- Die Steigung ist im PowerMeter einprogrammiert. Sie ist auf der Rückseite auf einem weißen oder schwarzen Deckel des PowerMeters aufgeklebt (Ablesen der Steigung). Ebenfalls steht sie auf einem Aufkleber am SRM - Ergometer, auf der Rechnung und dem Lieferschein.
- Circumference of tire
- Der Laufradumfang ist für das Ergometer auf "1000 milimeters" festgelegt. Der eingestellte Wert von 1000 mm muss beibehalten werden da nur dann eine exakte Berechnung der Leistungsdaten möglich ist.
- Total distance
- Die Gesamtdistanz an Kilometern mit dem vorliegenden PowerControl.

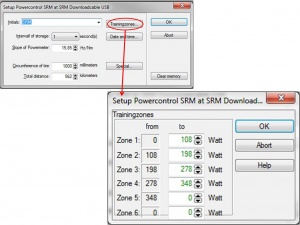

- Trainingzones
- In diesem Fenster können Sie die Trainingszonen im PowerControl einstellen. Diese Zonen sind unabängig von den in der Software eingestellten Zonen zur Analyse des Trainings. Sie gelten lediglich für das PowerControl und werden somit während des Trainings abgerufen.

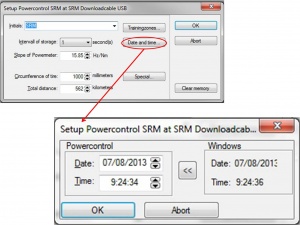

- Date and time
- Mit dieser Schaltfläche können Sie die Zeit und das Datum des PowerControls einstellen. Diese Einstellungen sollten geprüft werden, da das Datum gleichzeitg einen Teil des Dateinamens ausmacht und auch eine Zuordnung zu einem Verzeichnis der Datenbank ermöglicht.

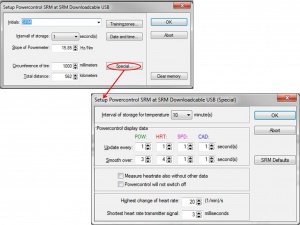

- Special
- Interval of storage for temperature
- Die Einstellung dient der Temperaturabspeicherung über ein bestimmtes Zeitintervall im PowerControl. Das Zeitintervall (LabelZeit Units) wird in min angegeben.
- Empfehlenswert ist ein Intervall von 10 min. Ein kürzeres Intervall ist nicht zu empfehlen, da sich der Temperatursensor im Gehäuse des PowerControls mit einer bestimmten Verzögerungszeit an die Umgebungstemperatur anpasst.
- Powercontrol display data
- Update every: Gibt an in welchen Zeitintervall die im Display angezeigten Daten aktualisiert werden.
- Smooth over: Gibt an über welches Zeitintervall die im Display angezeigten Daten geglättet werden.
- Beispiel:
- Die Einstellung von 1 [s] bei Update every POW (Power) und geglättet (Smooth over) über 3 [s], bedeutet, dass jede Sekunde das Mittel der letzten drei Sekunden auf dem PowerControl angezeigt wird. Diese Einstellungen sind völlig unabhängig von den Speicherintervallen der Daten.
- Die LabelZeit Units werden hier in s angegeben.
- Measure heartrate also without other data
- Normalerweise schaltet sich der PowerControl aus, wenn Geschwindigkeit und Tretfrequenz auf Null fallen. Hier können Sie einstellen, dass der PowerControl trotzdem an bleibt und die Herzfrequenz anzeigt.
- Powercontrol will not switch off
- Der PowerControl geht nicht aus und bleibt an, bis die Batterien nicht mehr die ausreichende Kapazität aufweisen.
- Highest change of heart rate
- Höchstmögliche Veränderung der Herzfrequenz pro Minute. Höhere Veränderungen werden vom System ignoriert.
- Shortest heart rate transmitter signal
- Das kürzeste Sendesignal des Herzfrequenzgurtes angegeben in millisekunden.

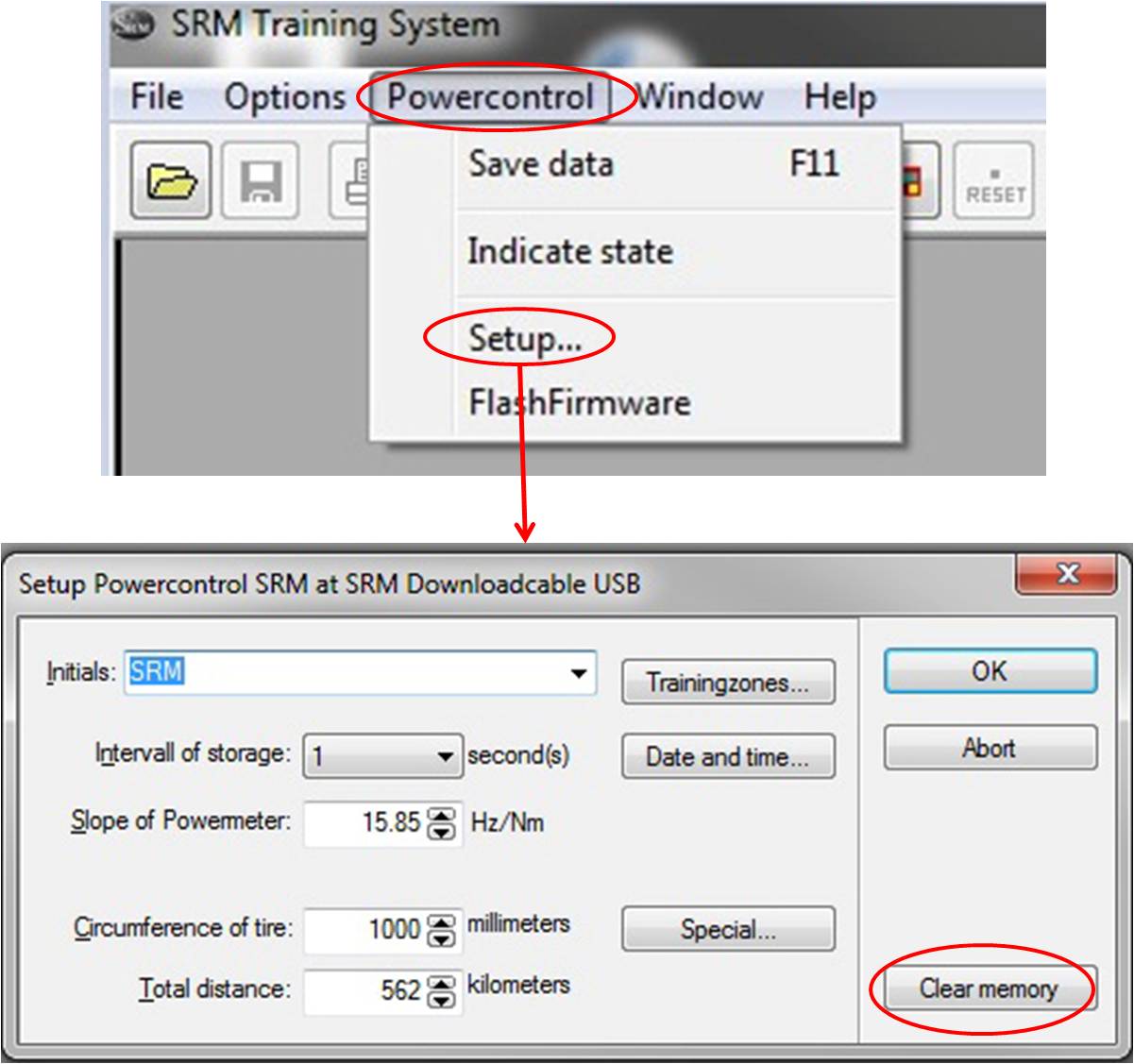

- Clear Memory
- Kontrollieren Sie in regelmäßigen Abständen die Speicherkapazität (Restspeicher) und den Ladezustand des PowerControls durch gleichzeitiges Drücken der Tasten MODE und PRO auf dem PowerControl. Der Restpeicher wird in Prozent angegeben. Ist der Speicher voll, sollten Sie die Daten mit "Clear memory" löschen.
- Alle Daten im PowerControl werden unwiderruflich gelöscht.

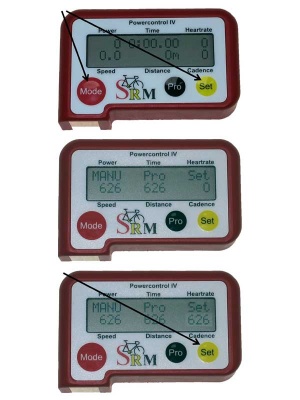

Nullstellenkalibrierung des PowerMeters
Der PowerMeter gibt eine Frequenz ab, welche dem Drehmoment der Tretkraft auf die Kurbel proportional ist. Wird keine Kraft auf die Kurbel aufgebracht, so sendet der PowerMeter eine Grundfrequenz (Nullstellenfrequenz) die dem PowerControl als Referenzwert mitgeteilt werden muss. Dieser Vorgang nennt sich Nullstellenkalibrierung (Offseteinstellung).
Die Nullstellenkalibrierung muss nach jeder Montage des PowerMeters und vor jeder Messung bzw. vor jedem Training auf dem Ergometer durchgeführt werden. Eine falsche Nullstellenkalibrierung kann einen internen Rechenfehler bei der Berechnung der Leistung zur Folge haben.
Die Nullstellenkalibrierung führen Sie bitte wie im folgenden beschrieben durch:
- Für einen manuellen Abgleich drehen Sie die rechte unbelastete Kurbel im Uhrzeigersinn um den PowerMeter anzuschalten.
- Mit gleichzeitigem Drücken von MODE und SET schaltet das PowerControl in den Kalibriermodus.
- Warten Sie einige Sekunden bis sich der rechte Wert im Display stabilisiert hat.
- Drücken Sie SET um die neue Nullstelle zu übernehmen.
- Die rechte Zahl im Display ist die aktuelle Frequenz des PowerMeters (SET).
- Die linke Zahl ist ist die Frequenz die zur Leistungsberechnung genutzt wird (MANU).
Um die Stabilität der Nullstelle zu kontrollieren empfehlen wir die folgenden Punkte zu beachten und ggf. zu überprüfen:
- Die Nullstelle sollte sich immer in einem konstanten Frequenzbereich bewegen (Maximale Abweichung von +/-10 [Hz/Nm])
- Kontrollieren Sie die Stabilität der Nullstelle nach einem kurzen Testlauf
- Kontrollieren Sie die Nullstelle bei ausgeschaltetem PowerMeter (PM) und beim Start der Ergometer Software (Maximale Abweichung +/-1 [Hz/Nm])
- Kontrollieren Sie die Nullstelle bei ausgeschaltetem PowerMeter (PM) und beim Start der Ergometer und der Torque Software (Maximale Abweichung +/-1 [Hz/Nm])
