Einführung
Die ersten Vorgänger der winlactat wurden bereits 1994 entwickelt (damals noch unter DOS). Die Umsetzung für Microsoft Windows erfolgt im Jahr 1998. Seit dem wird winlactat täglich weiterentwickelt, da die Anfragen und Wünsche der Kunden nach wie vor zahlreich sind.
Mit der gemeinschaftlichen Einführung der winlactat an den Olympiastützpunkten in Deutschland im Jahr 2011 wurden nochmals starke Impulse an die Entwicklungsabteilung gesendet, die zu einer wesentlichen Erweiterung im Jahr 2012 mit der Version 4.6 geführt haben.
Mit der zunehmenden Vereinheitlichung der sportmedizinischen Seminare der DGSP in 2012 wird die winlactat aufgrund der Erfüllungskriterien nun auch zunehmend offizieller Bestandteil der Ausbildung von Diagnostikern.
Steigung des PowerMeters
Überprüfen Sie die Steigung am PowerMeter und die eingetragene Steigung in der SRMWin-Software vor jedem Testtag. Die korrekte Einstellung ist entscheidend für die Messgenauigkeit.
Die Steigung ist im PowerMeter einprogrammiert. Sie ist auf der Rückseite auf einem weißen oder schwarzen Deckel des PowerMeters aufgeklebt. Ebenfalls steht sie auf einem Aukleber am SRM-Ergometer, auf der Rechnung und dem Lieferschein.
Falls sich der Aufkleber abgelöst hat und Sie auch sonst die Steigung nicht mehr finden, kontaktieren Sie uns unter info@srm.de oder telefonisch und wir teilen Ihnen die Steigung mit. Wir müssen dazu die Seriennummer Ihres PowerMeters wissen. Diese Seriennummer ist auf der Vorder - oder Rückseite Ihres Powermeters eingraviert.

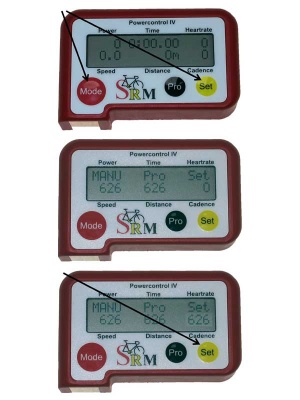

Nullstellenkalibrierung des PowerMeters
Der PowerMeter gibt eine Frequenz ab welche dem Drehmoment der Tretkraft auf die Kurbel proportional ist. Wird keine Kraft auf die Kurbel aufgebracht, so sendet der PowerMeter eine Grundfrequenz (Nullstellenfrequenz) die dem PowerControl als Referenz wert mitgeteilt werden muß. Dieser Vorgang nennt sich Nullstellenkalibrierung (Offseteinstellung).
Die Nullstellenkalibrierung muss nach jeder Montage des PowerMeters und vor jeder Messung bzw. vor jedem Training auf dem Ergometer durchgeführt werden. Eine falsche Nullstellenkalibrierung kann einen internen Rechenfehler bei der Berechnung der Leistung zur Folge haben.
Die Nullstellenkalibrierung führen Sie bitte wie im folgenden beschrieben durch:
- Für einen manuellen Abgleich drehen Sie die unbelastete Kurbel im Uhrzeigersinn um den PowerMeter anzuschalten.
- Mit gleichzeitigem Drücken von MODE und SET stellt die Anzeige schaltet das PowerControl in den Kalibriermodus.
- Warten Sie einige Sekunden bis sich der rechte Wert im Display stabilisiert hat.
- Drücken Sie SET um die neue Nullstelle zu übernehmen.

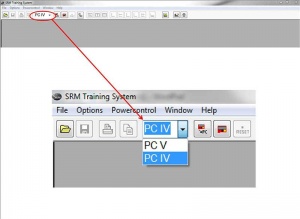

SRMWin - Software: Einstellung PC IV im Drop-down Menü
Voraussetzung für die Kommunikation des PowerControls IV (PC IV) mit der installierten SRMWin Software ist die Einstellung von PC IV im Drop-dowm Menü aiuf der SRMWin Oberfläche.
SRMWin-Software: Powercontrol Setup
Prüfen Sie das Setup des Powercontrols, indem Sie in der SRMWin-Software den Punkt Powercontrol-Setup aufrufen
- Initials: Dort können Sie die Initialen Ihres Ergometers bestimmen und eingeben
- Interval of storage: Empfohlenes Speicherintervall von 1 s
- Slope of Powermeter: Hier stellen Sie die Steigung (Slope) Ihres PowerMeters ein. In diesem Fall hat das Poweneter eine Steigung von 14,66 Hz/Nm
- Circumference of tire: Der Umfang des Rades wird hier auf 1000 milimeters festgelegt. De eingestellte Wert von 1000 mm ist für jedes Ergometer gleich und ist wichtig für die Berechnung der Leistungsdaten.
- Total distance:
- Trainingzones:
- Date and time:
- Special:
- Clear Memory:
