Lichtschranke

Die Lichtschranke misst an der so genannten Unterbrecherscheibe die Geschwindigkeit (Speed) der Schwungmassen. Sie ist für die Berechnung der Leitung obligatorisch. Wird Speed nicht korrekt gemessen kann die Leistung nicht berechnet werden. Die angezeigten Speedwerte in der SRMWin-Software - z.B. während eines Leistungstests - entsprechen keinen realen Geschwindigkeitswerten.

In den folgenden Abbildungen ist die Position der Lichtschranke im Getriebe zu erkennen. Um die Lichtschranke zu reinigen oder Ihre Position zu verändern müssen die Schwungmassen abgenommen werden.



Netzteil / Powersupply

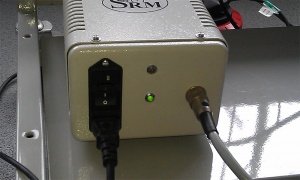

Powersupply mit leuchtender grüner Lampe
  • Grüne Lampe leuchtet nicht
Leuchtet die grüne Lampe nach dem Einschalten nicht, ist das Netzteil defekt. Bitte schicken Sie es an SRM zum Service ein.
  • Orange Lampe leuchtet nicht kurz auf
Beim Einschalten des Netzteils sollte die orangene Lampe kurz aufleuchten. Ist dieses nicht der Fall sind evtl. Sicherungen durchgebrannt. Schicken Sie es dann bitte an SRM zum Service ein.




Sattelstütze

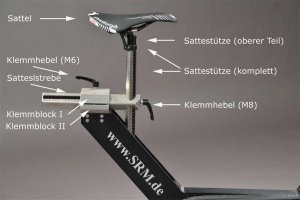

Bezeichnungen der Sattelstütze

Die Bezeichnungen der Sattelstütze finden Sie auf dem angehängten Foto. Falls Sie Ersatzteile der Sattelstütze benötigen, lassen Sie uns bitte die korrekten Bezeichnungen inkl. des Baujahrs des SRM - Ergometers zukommen.

Falls Sie von uns eine neue Sattelstrebe erworben haben, erhalten Sie von uns beiliegend die einklebbaren Lineale. Diese müssten Sie selber einkleben, da wir Ihre Referenzmasse an Ihrem Ergometer, z.B. zwischen Tretlagerachse und Sattelspitze, nicht kennen.





Sitzposition

Das SRM - Ergometer erlaubt eine individuelle Einstellung der Sitzposition des Athleten. So können durch Positionsveränderungen von Lenkerstütze, Lenkerstrebe, Sattelstütze, Sattelstrebe und Kurbellänge individuell eingestellt werden.

Die Skalierung der Sattelstütze gibt den Abstand von der Mitte der Tretlagerachse zur Sattelspitze wieder.

In der folgenden Tabelle finden Sie dazu die Spannweiten von Lenker und Sattel, der Referenzpunkt ist die Mitte des Tretlagers.

Bezeichnung Bewegungsebene Spannweite
Sattel horizontal -15cm - 10cm
vertikal 60cm - 85cm
Lenker horizontal 35cm - 60cm
vertikal 45cm - 65cm



Nachträgliche Verlegung des Torque Kabels

Sind Sie Inhaber eines älteren Ergometers besteht die Möglichkeit die neue Torque Analyse für Windows zusammen mit Ihrem Ergometer zu nutzen. Wir empfehlen dabei das zugehörige Sensorkabel nachträglich intern zu verlegen. Das Manual zur Verlegung finden Sie unter dem folgenden Link: Manual Sensorkabel-Verlegung


LogFile

Der LogFile eines Tests gibt SRM eine Reihe an Informationen, inwieweit das Ergometer funktioniert und wo mögliche Fehlerquellen liegen können. Falls Probleme bei der Funktion des Ergometers auftreten sollten, ist es für SRM immer hilfreich einen LogFile zusätzlich zur Problembeschreibung zu erhalten. So ist eine schnelle Problemidentifizierung und Rückmeldung seitens SRM möglich.

Für einen LogFile ist Folgendes zu beachten:

  • Den LogFile (Testwerte.txt) findet man unter dem Pfad: „C:\Users\Public\Documents\SRM\_data.srm\OnlineTestwerte\”
  • Der LogFile eines Tests wird mit dem Start eines neuen Tests überschrieben. Daher muss der LogFile von einem bestimmten Test immer direkt im Anschluss an den Test kopiert und exportiert werden.

Sollte bei Ihnen ein Problem mit dem Ergometer auftreten und Sie uns einen LogFile zuschicken, gehen Sie wie folgt vor:

  • Fahren Sie einen kurzen Stufentest mit ca. 3-4 Stufen (Beginn z.B. bei 80 W, Dauer 3 min/Stufe, Steigung um 20 W)
  • Aufnahme eines Screenshots
  • Den SRM-Trainingsfile exportieren
  • Den LogFile kopieren/exportieren
  • Lassen Sie beides SRM zukommen

Ein LogFile, den Sie SRM zukommenlassen, sieht beispielhaft wie folgt aus: Beispiel LogFile


Häufig gestellte Fragen


Bauteil Frage Beschreibung Link
Ergometer Kann das Ergometer auch mit einem Computer mit Windows 8 gesteuert werden? Ja. Dazu muss ein Adapterkabel verwendet werden (USB auf serielle Schnittstelle) Informationen zu USB / Seriell Adaptern


Das Tastenfeld des PowerControl IV lässt sich nicht mehr bedienen. Es gibt möglicherweise ein Problem bei der Verbindung zwischen dem Tastenfeld und der Elektronik im PowerControl IV. Bitte füllen Sie ein Serviceformular aus und senden Sie es zusammen mit Ihrem PowerControl IV an SRM.


Leistung wird nicht korrekt angezeigt Nullstelle des PowerMeters ist nicht richtig im PowerControl IV eingestellt. Überprüfen Sie die Nullstelle in Ihrem PowerControl IV. Einstellung Nullstelle


Überprüfen Sie die Steigung in Ihrem PowerControl IV. Bei kompletter Entladung des PowerControl IV verliert das PowerControl IV diesen Wert. Ebenfalls muss die Steigung bei einem Wechsel des PowerControl IV überprüft oder neu eingeben werden. Einstellung Steigung


Einstellungen im PowerControl IV Setup lassen sich nicht speichen. Evtl. ist die Verbindung PowerControl IV zur Steuerung oder zur SRMWIN - Software im unterbrochen. Bitte überprüfen Sie die Kabelverbindungen und den Ladezustand Ihres PowerControl IV.


Ergometer Keine Bremsleistung am Ergometer Netzteil ausgeschaltet Netzteil einschalten
Netzteil Sicherung durchgebrannt Netzteilsicherung wechseln (220Volt, 1.6 Ampere träge)
Netzteil zur Überprüfung einschicken
Elektronik des Netzteiles beschädigt Netzteil durch Software einschalten
Netzteil durch Software ausgeschaltet Regelparameter / Schnittstelle Regelung (an- aus) auf ein stellen
Verkabelung des Ergometers beschädigt Bitte kontaktieren Sie uns!
Keine Bremsleistung am Ergometer während eines Testes Software schaltet Netzteil ab, sobald Tretfrequenz länger als 3 s unter 25 U / min fällt Während eines Testes nicht aufhören zu treten! Bitte kürzere Intervalle programmieren, um die Leerlaufzeit bis zur nächsten Stufe kürzer zu gestalten, z.B. statt 4 min. 300 Watt, 4 x 1 min 300 Watt programmieren!
PowerMeter Leistungs- oder Trittfrequenzdaten werden nicht angezeigt, fluktuieren oder sind ungenau Die Batterie ist fast leer oder die Platine des PowerMeters ist beschädigt. PowerMeter zum Service inkl. Batteriewechsel zu uns einschicken!
Verkabelung des Ergometers ist nicht in Ordnung Bitte kontaktieren Sie uns!
Der Trittfrequenzmagnet befindet sich nicht in der richtigen Position über dem Reed Schalter.
Die Nullstelle muss eingestellt werden!
Die spezifische Steigung ist nicht richtig in das PowerControl eingegeben worden, oder der PowerMeter überträgt nicht die richtige spezifische Steigung an das PowerControl.
Software Tretfrequenz im isokinetischen Mode stimmt nicht mit vorgegebener Frequenz aus Vorgabedatei überein Eingestellter Gang ist nicht richtig Bitte 9. Gang einlegen
Übersetzungsverhältnis im Online Setup ist nicht korrekt eingestellt Übersetzung isokinetischer Test auf 53/13
Logfile Lassen Sie uns Ihren so genannten Logfile zukommen. Die SRMWIN-Software schreibt bei jedem Test einen Logfile mit dessen Hilfe sich Probleme erkennen lassen. Bitte beachten Sie dass Sie die Datei nach Beendigung der SRMWIN-Software gesichert werden sollte, da die Datei beim jeweiligen Öffnen des Ergometer Modus wieder überschrieben wird. Das Logfile befindet sich unter: C:\Users\Public\Documents\SRM\_data.srm\OnlineTestwerte\Testwerte.txt
Einstellungen im PowerControl Setup wie z.B. "Slope" oder “Circumference of tire“ lassen sich zwar ändern, aber nicht speichen Das PowerControl muss von uns neu resettet werden, bitte kontaktieren Sie uns!
Die Geschwindigkeit wird nicht korrekt angezeigt. Radumfang auf 1000 mm einstellen, bevorzugte Einheit einstellen (metric oder imperial)!
Herzfrequenzsender Artefakte bei der Herzfrequenzmessung Ungeeigneter Herzfrequenzsender Folgende Sensoren sind mit dem PowerControl VI kompatibel: Polar T31 Wearlink, Suunto Dual. Folgende Sensoren sind mit dem PowerControl 7 kompatibel: Suunto Dual, Garmin ANT+.
Batterie im Herzfrequenzsender leer Neuen Herzfrequenzsender besorgen oder Batterie wechseln
Kurbel Geräusch beim Fahren Inbusschreiben sind nicht fest genug angezogen an den verlängerbaren Kurbeln
Ergometer steht nicht auf einer ebenen Oberfläche
